Fliesen-Nivelliersystem: Laschen, Keile & Zangen (mit Bedarfsrechner)
Bei rektifiziertem XXL-Feinsteinzeug entscheidet das Nivelliersystem über eine saubere Bauabnahme. Grossformate schüsseln beim Aushärten des Klebers leicht ein, und wenn der Bauleiter bei der Abnahme das Streiflicht anwirft, werden selbst kleinste Überzähne zur Mängelrüge – mit teurem Rückbau und blockierter Schlusszahlung. Das System zwingt die Platten beim Einbetten in eine plane Zwangsebene und hält sie dort, bis der Kleber abgebunden ist. So bleibst du bei der Abnahme im Streiflicht kompromisslos innerhalb der zulässigen Überzahn-Toleranzen.
Das komplette System besteht aus drei aufeinander abgestimmten Teilen: den reissfesten Zuglaschen, den wiederverwendbaren Keilen und der ergonomischen Spannzange. Hergestellt in europäischer Premium-Qualität (wie das bewährte SOLID-System), reisst hier beim Spannen garantiert nichts vorzeitig ab. Sämtliche Laschen, Keile und Zangen der TB-Tools Eigenmarke liegen physisch bei uns in Nidwalden am Lager.
Eigenentwicklung vom Plattenlegermeister
Wie viele Laschen und Keile brauchst du für deine Fläche? Rechne es in 30 Sekunden aus:
Das verhindert Überzahn bei deiner Nivelliersystem-Verlegung:
- Zwangsebene gegen Überzahn: Das System presst auch schwere 2-cm-Terrassenplatten und grossformatiges Feinsteinzeug in eine gemeinsame Ebene. Keramik wird über 1200 Grad gebrannt und wölbt sich beim Abkühlen leicht – nach ZDB-Merkblatt gilt bei kalibriertem Grossformat schon rund 1.5 mm Überzahn als Mangel.
- Sauberer Abriss der Laschen: Beim Abschlagen bricht das hochelastische Polymer der Zuglaschen immer exakt an der Sollbruchstelle. Kein mühsames Auskratzen von Plastikresten mehr.
- Kratzfreie Verlegung: Die stufenlos einstellbare Metallzange arbeitet mit den Kratzschutz-Plättchen zusammen und schützt selbst empfindlichste Hochglanzglasuren beim Spannen.
Warum reicht es bei XXL-Grossformaten nicht, einfach nur sauber zu kleben?
Weil die Platte selbst nicht plan ist. Keramik wird bei über 1200 Grad gebrannt und kühlt nie absolut gerade ab – jedes Grossformat hat eine leichte Wölbung. Klebst du zwei leicht gewölbte Platten nebeneinander, trifft der hohe Punkt der einen auf den geraden Rand der anderen, und ein Überzahn entsteht – im Streiflicht sofort als harter Schatten sichtbar. Bei kalibriertem Grossformat gilt nach dem ZDB-Merkblatt ein Überzahn von rund 1.5 mm als Grenze; alles darüber wird zum Mangel. Das Nivelliersystem zwingt diese Wölbung beim Aushärten in eine gemeinsame Ebene und hält sie dort. Unten findest du in zwei Minuten heraus, welche Komponenten du brauchst und wie viele – und legst sie direkt in den Warenkorb.
Dein Nivellier-Ratgeber vom Plattenlegermeister
Drei Komponenten, die zusammenspielen
Ein Keil-Laschen-System hat drei Teile, die aufeinander abgestimmt sein müssen:

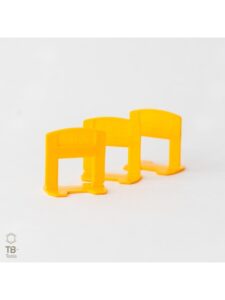

- Zuglaschen: Werden durch die Fuge gesteckt, halten unter dem Keil vollen Klemmdruck und brechen nach 24 Stunden sauber an der tief sitzenden Sollbruchstelle ab (Kerbwirkung). Erhältlich für Fugenbreiten von 1, 1,5, 2 und 3 mm und für Plattenstärken von 3 bis 16 mm.
- Keile: Treiben die Lasche auf Spannung. Unsere wiederverwendbaren Premium-Keile aus extra hartem Kunststoff sind auf hunderte Verlegezyklen ausgelegt.

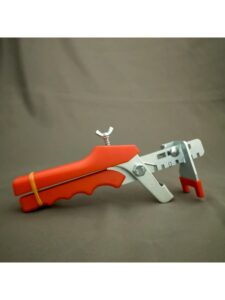

- Spannzange: Überträgt deine Handkraft direkt und dosiert auf den Keil. Ein einstellbarer Tiefenanschlag sorgt dafür, dass jede Lasche mit identischer Kraft gespannt wird – das verhindert vorzeitige Abrisse und schont die Keile. Für die Wand gibt es abgewinkelte Zangen, die das Handgelenk gerade halten.
Die Komponenten findest du in den drei Bereichen oben: Zuglaschen & Keile und Werkzeuge & Zubehör.
Wie viel Material brauchst du?
Der Verbrauch hängt stark vom Plattenformat und der Fugenbreite ab – eine grobe Orientierung:
- 60×60 cm: rund 11 Laschen pro Quadratmeter.
- 120×60 cm Dielen: etwa 8 bis 11 Stück pro Quadratmeter.
- Schmale Langdielen (z. B. 120×30 cm): deutlich mehr, weil pro Fläche mehr Fugenmeter anfallen.
- Reserve: immer rund 10 Prozent für Wand- und Randverschnitt einplanen.
Den exakten Bedarf für deine konkrete Fläche und dein Format rechnest du oben im Bedarfsrechner aus – inklusive der nötigen Anzahl Säcke.
Überzahn, Toleranzen und Haftung
Der Überzahn (Lippage) ist der vertikale Höhenversatz zwischen zwei benachbarten Plattenkanten. Im Streiflicht wirft schon ein minimaler Versatz harte Schatten, ab gewisser Höhe ist er eine Stolpergefahr.
Die zulässigen Überzähne regelt das ZDB-Merkblatt (zusammen mit DIN 18352/18202), und der Grenzwert ist formatabhängig. Bei geschliffenem, poliertem und kalibriertem Grossformat liegt er bei rund 1.5 mm – aus der handwerklichen Verlegetoleranz (rund 1 mm) plus der stofflichen Kantentoleranz (etwa 0.5 mm); bei Platten mit Presskante sind es etwas mehr. Beurteilt wird die Fläche bei der Abnahme rechtlich unter diffusem Tageslicht (SIA 118/248), nicht im Streiflicht – was nur im künstlichen Streiflicht auffällt, gilt als hinzunehmende Unregelmässigkeit.
Warum das von Hand kaum machbar ist: Durch den Brand bei über 1200 Grad hat jede Platte eine leichte Wölbung. Im Halb- oder Drittelverband trifft der höchste Punkt der einen Platte auf den geraden Rand der nächsten – der Überzahn ist vorprogrammiert. Das Nivelliersystem zwingt das beim Einbetten in die Ebene und ist damit die günstigste Versicherung gegen blockierte Schlusszahlungen und zerstörerische Nachbesserung.
Ehrlich dazu: Das System ersetzt keinen ebenen Unterlagsboden. Es korrigiert die Plattenwölbung und kleine Höhenunterschiede im Millimeterbereich – eine Fläche, die über die zulässige Ebenheitstoleranz des Unterlagsbodens hinaus uneben ist, musst du vorher spachteln oder schleifen.
Die richtige Lasche, Schutz und Langlebigkeit
- Welche Lasche? Für schwere Grossformate, 2-cm-Terrassenplatten und höchste Zuglast die EU-Premium-Lasche aus hochelastischem Polymer. Für normale Wand- und Bodenformate reicht die preisbewusste Standard-Serie.
- Hochglanz-Schutzplättchen: Bei polierten Platten zwingend zwischen Platte und Keil legen – so hinterlässt die Reibung des Keils keine Mikrokratzer auf der Glasur.
- Keile schonen: Stell den Tiefenanschlag der Zange einmal auf die Plattenstärke ein. Dann wird jede Lasche identisch gespannt, die Riffelung der wiederverwendbaren Keile bleibt erhalten und die Lebensdauer steigt.
- Wand schont das Gelenk: An vertikalen Flächen eine abgewinkelte Wand-Zange nutzen – die Druckmechanik steht senkrecht zur Wand, dein Handgelenk bleibt gerade.
Alle Zangen und Schutzplättchen findest du unter Werkzeuge & Zubehör.
Häufige Fragen zum Fliesen-Nivelliersystem
Warum brauche ich zwingend ein Fliesen-Nivelliersystem?
Grossformatige Platten neigen materialbedingt zu leichten Wölbungen. Das Nivelliersystem zwingt sie beim Verlegen in eine exakte, plane Ebene und hält sie bis zur Aushärtung dort. So werden störende Höhenunterschiede (Überzähne) vermieden und die zulässigen Überzahn-Toleranzen bei der Abnahme im Streiflicht problemlos eingehalten.
Wie viele Zuglaschen benötige ich pro Quadratmeter?
Der Verbrauch hängt stark vom Format ab. Bei 60×60-cm-Platten rechnest du mit rund 11 Laschen pro Quadratmeter, bei 120×60-cm-Dielen mit etwa 8 bis 11 Stück. Nutze am besten den integrierten Bedarfsrechner und plane immer einen Verschnitt-Puffer von rund 10 Prozent ein.
Welche Lasche brauche ich für grossformatige oder 2-cm-Terrassenplatten?
Für schwere Grossformate, 2-cm-Terrassenplatten und höchste Zugbelastung nimmst du die EU-Premium-Lasche aus hochelastischem Polymer – sie reisst beim Spannen nicht zu früh ab. Für normale Wand- und Bodenformate ist die preisbewusste Standard-Serie eine wirtschaftliche und solide Wahl.
Ersetzt das Nivelliersystem einen ebenen Unterlagsboden?
Nein. Das System zwingt die natürliche Plattenwölbung und kleine Höhenunterschiede (Lippage) in eine Ebene und hält sie bis zur Aushärtung. Einen Unterlagsboden, der über die zulässige Ebenheitstoleranz hinaus uneben ist, musst du vorher spachteln oder schleifen – das nimmt dir kein Nivelliersystem ab.
Sind die Keile wiederverwendbar?
Ja. Die Premium-Keile sind aus extra hartem Kunststoff und auf hunderte Verlegezyklen ausgelegt. Ein auf die Plattenstärke eingestellter Tiefenanschlag der Zange schont die Riffelung zusätzlich und verlängert die Lebensdauer.
Was ist ein Nivelliersystem für Fliesen?
Ein System aus Kunststofflaschen und Keilen, das zwei benachbarte Platten beim Verlegen auf exakt gleiche Höhe zieht und dort hält, bis der Kleber abgebunden hat. Die Lasche steckt unter der Fuge, der Keil wird durch die Öse gespannt – so verschwinden Überzähne, ohne dass du von Hand nachdrücken musst.
Wie funktioniert ein Fliesen-Nivelliersystem?
Unter beide benachbarten Fliesen kommt eine Grundplatte mit aufrechtem Steg, der durch die Fuge nach oben ragt. Ein Keil wird auf den Steg gesteckt und zugespannt – das zieht beide Platten auf die gleiche Höhe und hält sie dort, bis der Kleber ausgehärtet ist. Danach bricht man den überstehenden Teil einfach ab.
